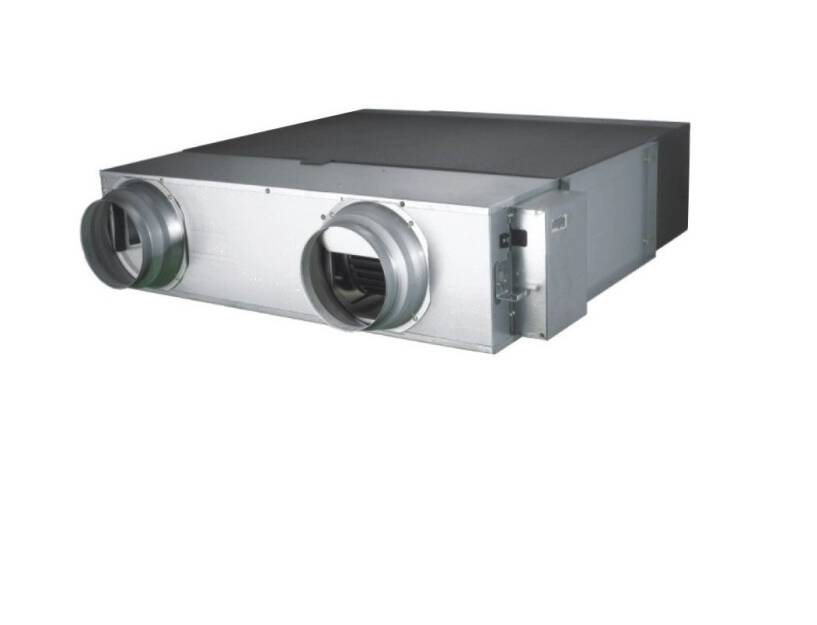

Centrala wentylacyjna SAMSUNG ERV 500 [m3/h]

  • Kod: AN050JSKLKN/EU
  • Producent: SAMSUNG
  • Dostępność: Jest Jest
  • Czas realizacji: 4-6 dni
  • Cena netto: 9 458,54 zł 11 634,00 zł
  • szt.

Centralki wentylacyjne serii ERV zapewniają niezbędną wymianę powietrza z jednoczesnym odzyskiem ciepła i wilgoci

• Odzysk ciepła do 85%
• Odzysk wilgoci
• Cicha praca 22 db (A)
• Automatyczny - „by-pass”
• Jonizator Virus Doctor z atestem TUV Rheinland (opcja)
• Czujnik stężenia CO2 (opcja)
• 2 typy sterowników do wyboru
• Sterowanie sprzężone z okapem kuchennym
• Sterowanie wspólnie z systemami klimatyzacji (tylko ERV Plus)



Zasada działania

Strumień powietrza usuwanego z pomieszczeń przekazuje ciepło ogrzewając zimne powietrze czerpane z zewnątrz. Dzięki temu można znacznie ograniczyć koszty ogrzewania pomieszczeń, nie rezygnując ze świeżego powietrza. Konstrukcja wymiennika ciepła umożliwia częściowy odzysk wilgoci z powietrza usuwanego, co pozwala zachować właściwą wilgotność w pomieszczeniu. W lecie powietrze usuwane z klimatyzowanego pomieszczenia schładza powietrze nawiewane, ograniczając tym samym koszty chłodzenia


ERV

Centralki ERV zapewniają niezbędną wymianę powietrza w pomieszczeniach, z jednoczesnym odzyskiem ciepła i wilgoci ze strumienia powietrza usuwanego. Urządzenia dedykowane są do domów jednorodzinnych i powierzchni komercyjnych.

Odzysk ciepła

Zima
Strumień powietrza usuwanego z pomieszczeń przekazuje ciepło ogrzewając zimne powietrze czerpane z zewnątrz. Dzięki temu można znacznie ograniczyć koszty ogrzewania pomieszczeń, nie rezygnując ze świeżego powietrza. Konstrukcja wymiennika ciepła umożliwia częściowy odzysk wilgoci z powietrza usuwanego, co pozwala zachować właściwą wilgotność w pomieszczeniu.



Lato
Powietrze usuwane z klimatyzowanego pomieszczenia schładza powietrze nawiewane, ograniczając tym samym koszty chłodzenia.

Filtry klasy F8

Centralki wentylacyjne ERV firm Samsung są wyposażone standardowo w wysoce wydajne filtry klasy F8 (EU8), wg PN-EN 779, gwarantujące dokładną filtrację powietrza nawiewanego do pomieszczeń, podczas gdy filtry oferowane standardowo w centralach innych producentów to najczęściej filtry klasy G3 i G4



Jonizator S-Plasma ion (Opcja)

Centralka ERV może być opcjonalnie wyposażona w jonizator SPi, który ma zdolność do eliminowania licznych patogenów obecnych w powietrzu wewnętrznym takich jak bakterie, wirusy, roztocza, pleśnie i alergeny.Właściwości SPi zostały potwierdzone certyfikatem TUV Rheinland Polska.

Automatyczny - „by-pass”

W trybie pracy Auto, w zależności od różnicy temperatur w pomieszczeniu i na zewnątrz, centralka automatycznie steruje obejściem wymiennika (by-pass). Jeżeli różnica temperatur jest mniejsza niż 5C, urządzenie otwiera by-pass,
zapewniając jedynie wymianę powietrza bez odzysku ciepła na wymienniku krzyżowym. Takie rozwiązanie zapobiega
zjawisku niepożądanego podgrzewania powietrza, nawiewanego do pomieszczenia w okresach przejściowych (wio-
sna, jesień), gdy np. w pomieszczeniu panuje temperatura 25C (zyski ciepła), a na zewnątrz temperatura wynosi 20C.

Warunki ekstremalne (zima i lato)
Kiedy różnica temperatur powietrza na zewnątrz i wewnątrz jest duża, centralka pracuje z odzyskiem ciepła.

Warunki łagodne (wiosna i jesień)
Kiedy różnica temperatur powietrza na zewnątrz i wewnątrz jest nieduża, system pracuje wykorzy-stując by-pass.

Współpraca z GWC (gruntowym wymiennikiem ciepła)

Centralki wentylacyjne ERV pracują bez dodatkowej nagrzewnicy powietrza aż do temperatury zewnętrznej -15C.
Po połączeniu z odpowiednio dobranym gruntowym wymiennikiem ciepła, zapewniają całoroczną pracę, zużywając
minimalne ilości energii elektrycznej. Moc elektryczna modelu RHF025EE na najniższym biegu to tylko 85 W!

Funkcjonalne rozwiązania

Współpraca z okapem kuchennym
Na płytce sterującej centralki ERV znajduje się styk umożliwiający wprowadzenie sygnału o załączeniu okapu kuchennego. W momencie uruchomienia okapu wentylator nawiewny centralki przełącza się na bieg turbo, a wyciągowy na minimum. Dzięki temu rozwiązaniu w domu nie tworzy się nadmierne podciśnienie. Istnieje możliwość podłączenia zewnętrznych elementów współpracujących z centralką, takich jak nawilżacz parowy, przepustnica powietrza świeżego czy dodatkowy wentylator gruntowego wymiennika ciepła.

Automatyczna regulacja punktu pracy wentylatorów
W wielu przypadkach po zakończonym montażu przewodów wentylacyjnych okazuje się, że rzeczywista strata ciśnienia w instalacji różni się od wartości założonej. Niezbędna jest wtedy dodatkowa regulacja sieci w celu zapewnienia właściwego wydatku powietrza.


Centralki ERV umożliwiają automatyczny pomiar straty ciśnienia w instalacji i dostosowanie punktu pracy wentylatorów do zaprojektowanej wydajności powietrza. Chroni to przed wzrostem hałasu wskutek nadmiernej prędkości powietrza czy dodatkowego dławienia na nawiewnikach

Sterowanie

2 typy sterowników do wyboru Centralka wentylacyjna ERV może być sterowana za pomocą prostego sterownika MWR-VH02, który po podłączeniu czujnika informuje o poziomie stężenia CO. Nowy sterownik MWR-WE10 umożliwia pełne programowanie pracy ERV

Sterowanie wspólnie z systemami klimatyzacji. W rozbudowanych systemach klimatyzacji centralki Samsung mogą być podłączone do zaawansowanych systemów sterowania S-NET Mini czy DMS za pomocą interfejsu sterowania centralnego MIM-B13*.

Sterownik centralki ERV MWR-VH02(opcja)

•Sterowanie proste ERV
•Włączanie i wyłączanie
•Tryb pracy (auto, obejście wymiennika,
odzysk ciepła, cicha praca)
•Ustawianie czasu wyłączenia
•Wskazanie kodu błędu
•Wskazanie poziomu CO2
 (po podłączeniu czujnika CO2)


Sterownik uniwersalny MWR-WE10(opcja)


•Sterowanie ERV, ERV + klimatyzator
•Włączanie i wyłączanie
•Tryb pracy (auto, obejście wymiennika,
odzysk ciepła, cicha praca, SPi)
•Ustawienia tygodniowego
harmonogramu pracy
•Podświetlany ekran
•Wskazanie kodu błędu

Łatwy montaż

Kompaktowe rozmiary Brak tacy skroplin i instalacji odprowadzenia kondensatu sprawiają, że urządzenia mogą być instalowane w dowolnej pozycji. Umożliwiają montaż w ograniczonej przestrzeni.

Czujnik stężenia CO2(opcja)

W pomieszczeniach biurowych, szkołach, salach konferencyjnych i wszędzie, gdzie na małej przestrzeni przebywa wiele osób, poziom stężenia dwutlenku węgla może wzrosnąć znacznie w krótkim czasie. Duża wilgotność, wysoka temperatura i zwiększone stężenie dwutlenku węgla są
główną przyczyną dyskomfortu. Centralki wentylacyjne ERV umożliwiają zwiększenie wymiany powietrza w sposób automatyczny na podstawie sygnału z opcjonalnego czujnika stężenia CO2,zapewniając odpowiednią ilość świeżego powietrza.


Cicha praca

Centralki wentylacyjne ERV są wyjątkowo ciche. Poziom  ciśnienia akustycznego na niskim biegu dla modelu RHF025EE to jedynie 22 dB(A).

DANE TECHNICZNE

Model   AN050JSKLKN/EU
 Wydajność
 Wydajność powietrza (max./śr./min.)  m3/min
500/500/360
 Sprawność odzysku ciepła entalpiczna (max./ śr./ min.) Chłodzenie
50/50/55
 Sprawność odzysku ciepła entalpiczna (max./ śr./ min.) Grzanie
70/70/76
 Sprawność odzysku ciepła temperaturowa (max./ śr./ min.) Chłodzenie
70/70/74
 Sprawność odzysku ciepła temperaturowa (max./ śr./min.) Grzanie 74/74/75
 Spręż dyspozycyjny (max./śr./min.) Pa 165/100/85
 Specyfikacja elektryczna
 Napięcie V 220-240
 Moc elektryczna (max./śr./min.)   W 175/120/65
 Głośność
 Poziom ciśnienia akustycznego  j.wew.(max/min)  dB(A) 35/35/28/24
 Wymiary urządzenia
 Jednostka.wew. S.x W.x G. mm 1012x270x1000
 Waga kg. 42,5
 Średnica przewodów wentylacyjnych  mm 200
