Centrala wentylacyjna Systemair SAVE VTR 150/B R 1000W

  • Kod: 96154
  • Producent: Systemair
  • Dostępność: Jest Jest
  • Czas realizacji: 3-4 dni

SAVE VTR 150/B R 1000W Centrala z wymiennikiem obrotowym, panel dotykowy

• Wysokosprawny wymiennik obrotowy napędzany silnikiem EC z płynną regulacją

• Energooszczędne wentylatory RadiCal z silnikami EC, niski współczynnik SFP oraz niski poziom dźwięku

• Funkcja transferu wilgoci z automatyczną regulacją od oblodzenia (wbudowany czujnik wilgoci na wywiewie)

• Regulacja wydajności w zależności od bieżących potrzeb

• Sterowanie SAVE Touch z kolorowym pojemnościowym ekranem dotykowym ułatwiającym użytkowanie i uruchomienie

• Skrzynka przyłączeniowa na zewnątrz centrali ułatwiająca montaż

• Komunikacja Modbus poprzez RS-485 w standardzie

• Dostęp do Internetu w obrębie chmury Systemair, moduł IAM jest dostępny jako wyposażenie dodatkowe

Centrala SAVE VTR 150/B jest przystosowana do wentylacji mniejszych domów i mieszkań o powierzchni do ok. 115 m². Centrale są oferowane w wersji prawej i lewej.

Centrala SAVE VTR 150/B przeznaczona jest do montażu w szafce kuchennej lub między szafkami, a następnie pokryta niestandardowym panelem meblowym.

Kanał z okapu kuchennego można podłączyć do osobnego przewodu obejściowego w centrali. Powietrze z okapu kuchennego jest doprowadzane bezpośrednio do wentylatora wywiewnego, a nie przez obrotowy wymiennik ciepła w centrali.

Systemair oferuje kilka dedykowanych okapów kuchennych do bezpośredniej instalacji do SAVE VTR 150/B i łatwego okablowania w skrzynce przyłączeniowej. Centrala posiada funkcję „Okap kuchenny”, którą można aktywować za pomocą przycisku okapu kuchennego Systemair.

Obudowa central SAVE VTR 150/B jest wykonana z podwójnej blachy stalowej wraz z izolacją. Centrala jest wyposażona w kompletną automatykę kontrolno-sterującą. Jednostka wyposażona jest w wysokosprawny obrotowy wymiennik ciepła z funkcją transferu wilgoci, która reguluje prędkość obrotową rotora i przenosi wilgoć z powietrza wywiewanego do powietrza nawiewanego. Energooszczędne wentylatory z silnikami EC oraz filtry o małym spadku ciśnienia zmniejszają zużycie energii i zapewniają niski współczynnik SFP (Specific Fan Power = Moc Właściwa Wentylatora) oraz niski poziom dźwięku. Wbudowany czujnik wilgotności w powietrzu wywiewnym może być używany do sterowania w zależności od bieżących potrzeb. Wbudowane nagrzewnice elektryczne w zależności od opcji 500 W lub 1000 W.

Wszystkie ustawienia i funkcje są dostępne z panelu sterowania SAVE Touch, który łączy się z górną częścią centrali za pośrednictwem skrzynki podłączeniowej. Panel może być umieszczony na ścianie lub na urządzeniu. Panel to kolorowy ekran dotykowy z przyjaznym dla użytkownika interfejsem. Dostępna jest opcja podłączenia jednego lub więcej zewnętrznych paneli sterujących. Panel sterowania ma osobne poziomy dostępu dla autoryzowanych instalatorów i personelu serwisowego.

Strona główna panelu sterowania pokazuje informacje, takie jak przepływ powietrza, temperatura, jakość powietrza i aktywne funkcje. Możesz wybrać tryb RĘCZNY lub AUTO lub wybrać preferowane ustawienia spośród wstępnie skonfigurowanych trybów użytkownika.

Tryb SAVE Touch AUTO posiada wiele funkcji, które regulują przepływ powietrza w zależności od CO2, obecności, wilgotności, harmonogramu itp. Kontrola funkcji zapotrzebowania zapewnia efektywną i ekonomiczną pracę w celu zapewnienia najlepszej jakości powietrza w pomieszczeniach. Symbole alarmów będą wskazywały na ewentualne awarie i będą generować ostrzeżenia bezpośrednio, jeśli coś musi zostać skorygowane.

Centrala jest wyposażone w skrzynką przyłączeniową z wstępnie okablowanymi wejściami i wyjściami dla łatwej instalacji i konfiguracji czujników zewnętrznych, a także zewnętrznych nagrzewnic/chłodnic.

Urządzenie jest dostarczane z niskooporowymi filtrami panelowymi:

• Filtr powietrza nawiewanego M5 ePM10 60%

• Filtr powietrza wywiewanego M5 ePM10 60%

Niskooporowy filtr panelowy F7/ePM1 55% jest dostępny jako wyposażenie dodatkowe do filtrowania powietrza nawiewanego.

Dostępne są również zestawy filtrów kieszeniowych (nawiew + wywiew) jako akcesoria:

• M5 / Zgrubny 70% + M5 / Zgrubny 70%

Uwaga: Brak ciągłej wentylacji przez okap kuchenny.

Dane techniczne

Produkt
Napięcie (nominalne) 230 V
Częstotliwość 50 Hz
Rodzaj zasilania 1~
Przepływ powietrza 130 m³/h
Zalecany bezpiecznik 10 A
Stopień ochrony IP22
Wymiennik
Napęd rotora Zmienna prędkość
Typ wymiennika Rotacja
Nawiew
Moc pobierana, wentylator nawiewny 86 W
Wywiew
Moc pobierana (P1), wentylator wywiewny 86 W
Filtr
Klasa filtra, powietrze nawiewane ePM10 50%
Klasa filtra, powietrze wywiewane ePM10 50%
Kolor obudowy
Kolor obudowy Stal ocynkowana

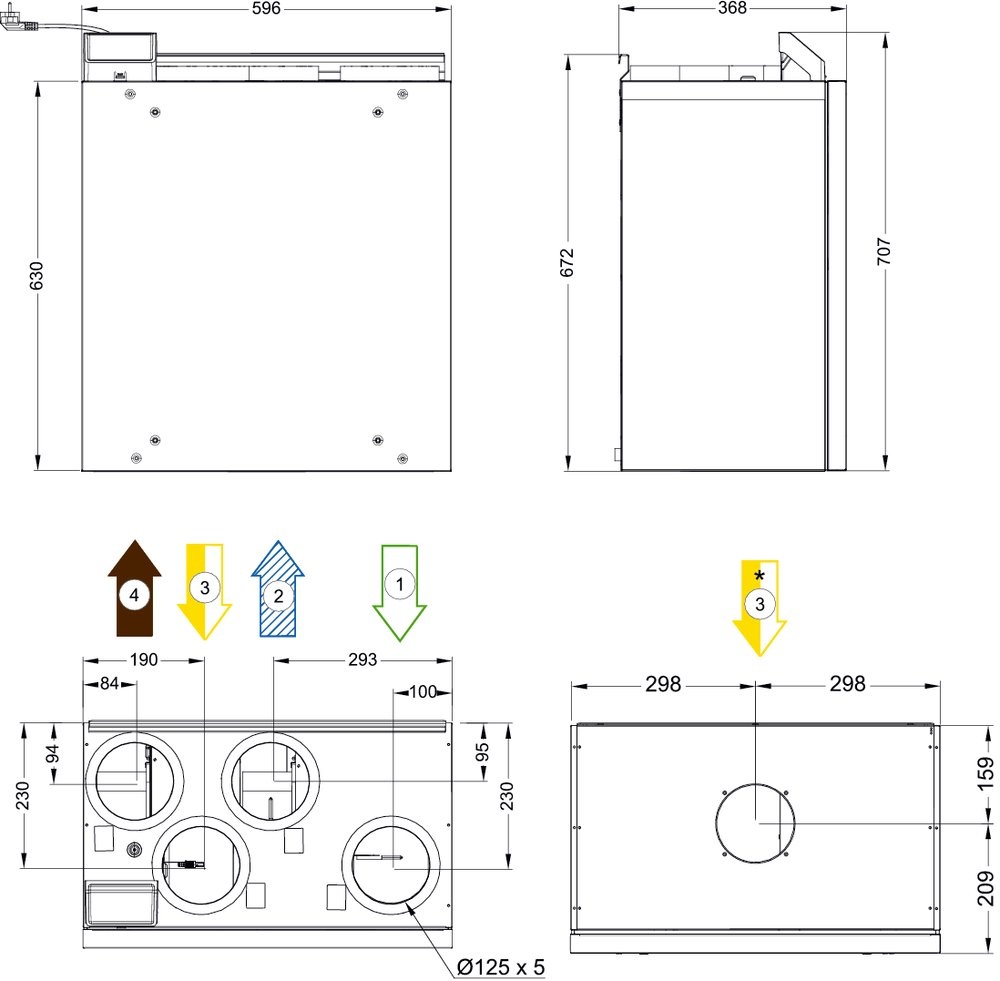

Wymiary i masa
Masa 46 kg
Użyte do
Miejsce instalacji Pionowa
Strona nawiewna Prawa
ErP
Klasa energetyczna, urządzenie wzorcowe B
Klasa energetyczna, urządzenie wzorcowe z opcjami A
Spełnia ErP ErP 2016; ErP 2018
